纽斯达通信 产品技术 数字电梯场景

名称:多频电梯型

电梯微功率产品是一款用于解决升降电梯的专用产品。
该产品由主控单元及轿厢单元两部分组成,主控单元施主天线接收室外基站无线信号,重发天线覆盖电梯井道;轿厢单元施主天线无线接收井道内信号,经轿厢式中继放大覆盖轿厢。

能解决包括写字楼、住宅楼的高、中、低层建筑的电梯覆盖难题,安装方便,适用范围广,可以解决现有楼宇电梯信号问题。

主控单元

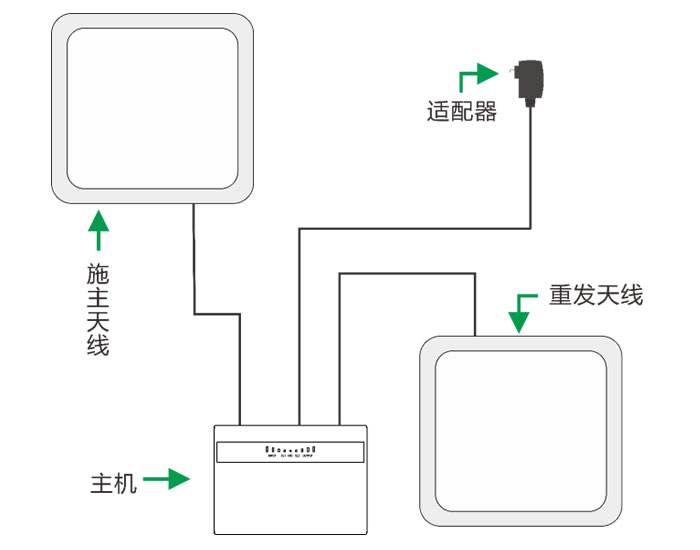

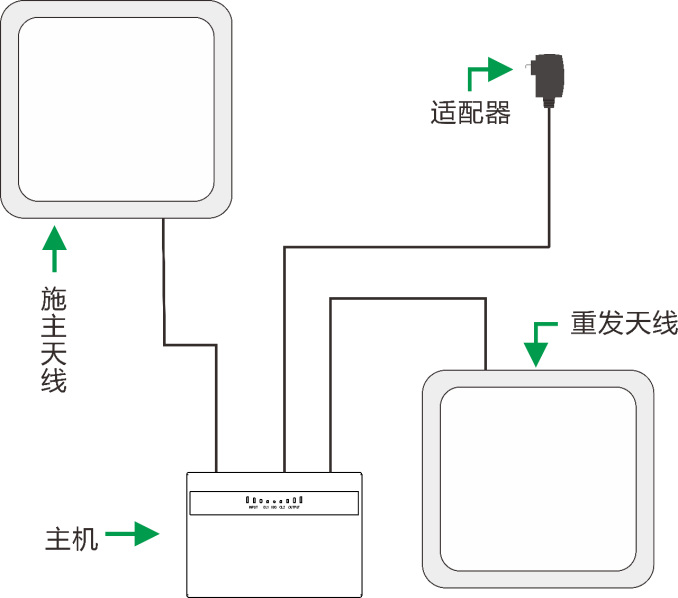

主控单元产品应用模拟图

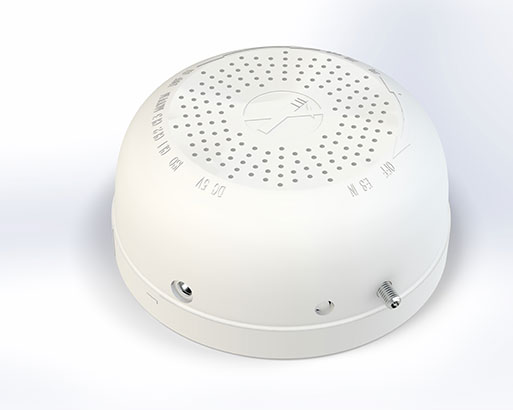

轿厢单元

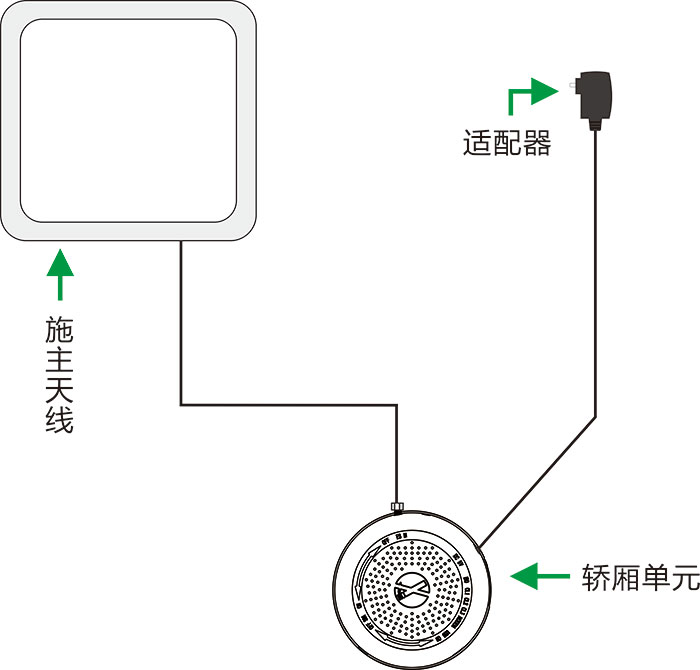

轿厢单元产品应用模拟图


主控单元产品参数指标


支持制式 N1/N8/N28/N41/N78

B1/B2/B3/B5/B7/B8/B20/B28/B66/可定制频段组合

输出功率(dBm) 17±2
增益(dB) 70±3
ALC控制范围(dB) ≥30
ACLR(dBc) ≤-36
输入驻波比 ≤2.5
带外抑制 ≥15dB@带外3MHz/≥25dB@带外5MHz
处理时延 ≤1μs
产品尺寸(mm) 长×宽×高(210×150×25)

轿厢单元产品参数指标


支持制式 N1/N8/N28/N41/N78

B1/B2/B3/B5/B7/B8/B20/B28/B66/可定制频段组合

输出功率(dBm) 17±2
增益(dB) 60±3
ALC控制范围(dB) ≥30
ACLR(dBc) ≤-36
输入驻波比 ≤2.5
带外抑制 ≥15dB@带外3MHz/≥25dB@带外5MHz
处理时延 ≤1μs
产品尺寸(mm) 直径×高度(136×69)

应用范围


升降电梯(支持35层电梯覆盖)
